Einrichten der traptice® rodent LTE + PIR - Sensors



Quick-Guide traptice® rodent LTE + PIR

Laden Sie hier direkt unseren Quick-Guide herunter, hierzu einfach auf den Button klicken.

Quick Guide_traptice rodent LTE+PIR _IT-Anforderungen_WAINS GmbH_DE



💡

Voraussetzungen

Die beschriebenen müssen zwingend gegeben sein.

Sie müssen die traptice® Companion App auf Ihrem Gerät installiert haben.


Hinweis: Batterieisolator entfernen

  1. Gerät öffnen: 4 Schrauben lösen und Gehäuse vorsichtig abnehmen. Empfohlenes Werkzeug: Wera 367 Torx-Schlüssel TX 8 × 60 mm
  2. Batterie‑Isolator entfernen (ziehen) bzw. Akku einsetzen (Keeppower 14430 Akku P14430C4).
  3. Anschließend prüfen, ob die Status‑LED orange blinkt.
Nach dem Einschalten ist das Gerät für etwa 2 Minuten bereit, um über NFC mit der traptice® Companion App eingerichtet zu werden (die LED blinkt dabei zyklisch orange).
Wenn dieser Zeitraum verstreicht, geht das Gerät in den Schlafmodus. In diesem Fall können Sie es einfach mit der App und NFC wieder aktivieren, um die Einrichtung abzuschließen. Nach dem Aufwecken blinkt die LED wieder zyklisch orange.


Platzierung der traptice® rodent LTE + PIR -Geräte

Um die traptice® rodent LTE + PIR -Geräte korrekt registrieren zu können, platzieren Sie diese bitte an den für das Monitoring vorgesehenen Orten. Das ist wichtig, um die LTE-Verbindung an dem gewünschten Platz zu überprüfen. Um eine korrekten Betrieb zu gewährleisten führen Sie eine Fallen-Auslösung aus und Überprüfen Sie ob das Ergebnis im Monitoring ankommt.

⚠️

Übertragungszeit bei LTE

Im Vergleich zu LoRaWAN-Sensoren dauert die Datenübertragung per LTE etwas länger.
Rechnen Sie in der Regel mit 30 Sekunden bis etwa 1 Minute, bis ein Ereignis im Monitoring-System sichtbar wird.
Die genaue Dauer hängt von der aktuellen Netzqualität und Signalstärke ab.


💡

Umplatzieren der traptice® rodent LTE + PIR-Geräte

Ein Zurücksetzten der Falle ist nicht nötig. Bei Umplazierung ist es ausreichend durch Fallen-Auslösung zu Überprüfen ob das Ereignis im Monitoring ankommt. Möglich ist auch die Falle erneut zu provisionieren, z.B. mit Umbenennung oder Notiz mit Standortinfo.

Einrichten in der App

Video traptice® rodent



Anmeldung

Nach dem Starten der App müssen Sie sich mit Ihren zuvor festgelegten Daten anmelden. Der Benutzername und das Passwort sind identisch mit den Anmeldedaten der WAINS Cloud-Plattform
(siehe 📄 Erste Schritte - Installation traptice® rodent LTE + PIR (DE)).

💡

Tenant ID

Die Tenant ID wird standardisiert automatisiert ausgefüllt.

Falls Sie einen eigenen Tenant (gebrandet auf Ihre Firma) benutzen und die URL nicht https://traptice.wains.info entspricht, müssen Sie Ihre eigene Tenant ID in der App eintragen. Dazu klicken Sie auf das Rädchen oben links. Anschließend bitte dann die Tenant ID Ihres Enterprise Tenants eingeben, welche Sie bei Ihrem Tenant Administrator erfragen.

Anmeldemaske Login App, Einstellungsrädchen oben links

Tenant Wechsel, Tenant ID eintragen


Gruppe auswählen

Nach Anmeldung können Sie eine zuvor von Ihrem Admin angelegte Gruppe auswählen. Es kann sowohl eine oberste Gruppe (Root-Gruppe) als auch eine Unter-Gruppe ausgewählt werden. Sollten Sie keine Gruppe angelegt haben, wird dieser Schritt automatisch übersprungen.

Passende Gruppe auswählen

Gerätetyp auswählen

Wählen Sie hier den Gerätetyp traptice® rodent LTE + PIR aus.


Gerätetyp auswählen - Wichtig LTE auswählen

Einrichten via NFC

Anschließend via NFC Reader den traptice® rodent LTE + PIR-Sensor einrichten.

💡
Informieren Sie sich an welcher Stelle Ihres Smartphones der NFC Reader platziert ist und halten Sie diesen mit Kontakt an das traptice® rodent LTE + PIR-Gehäuse an der markierten Stelle des Gehäuses (NFC-Icon). Der NFC Reader ist bei Android-Geräten oftmals mittig auf der Rückseite des Gerätes und bei Apple-Geräten oft an der oberen Seite in der Nähe der Kamera.

Fallenkonfiguration & Aktivierung

Wählen Sie den passenden Überwachungsmodus Legen Sie fest, wie viele Fallen und ob der PIR-Sensor überwacht werden sollen:

  • Traptice Rodent LTE + PIR (Standard) → 2 Fallen + PIR-Bewegungssensor aktiv (empfohlen bei zwei Snap-Traps)
  • Trap 1 → Nur 1. Falle wird überwacht (2. Sensor deaktiviert)
  • Trap 2 → Nur 2. Falle wird überwacht (1. Sensor deaktiviert)
  • Traptice Rodent LTE + PIR no traps → Nur PIR-Sensor aktiv – keine Fallenüberwachung (reiner Bewegungsmelder)

Gerät benennen & beschreiben

  • Geben Sie dem Sensor einen eigenen klaren Namen (z. B. „Mausfalle Lagerraum Süd“ oder „Rattenbox Hof“).
  • Nutzen Sie das Notizfeld für wichtige Zusatzinformationen:
    • genauer Standort
    • Montagehöhe / -position
    • besondere Hinweise (z. B. „neben Lüftungsschacht“)

Gerät aktivieren per NFC

  • Drücken Sie in der App auf den Button „NFC Tag“.
  • Halten Sie die Rückseite Ihres Smartphones direkt an das NFC-Symbol auf dem traptice®-Gehäuse. → Das aufgedruckte NFC-Symbol markiert exakt die Position der NFC-Antenne.
  • Warten Sie, bis die App die Verbindung bestätigt (meist 2–5 Sekunden). Tipp: Bei manchen Smartphones hilft es, das Gerät langsam leicht zu bewegen oder die Position minimal anzupassen.

    NFC funktioniert nicht? → Prüfen Sie, ob NFC in den Smartphone-Einstellungen aktiviert ist.

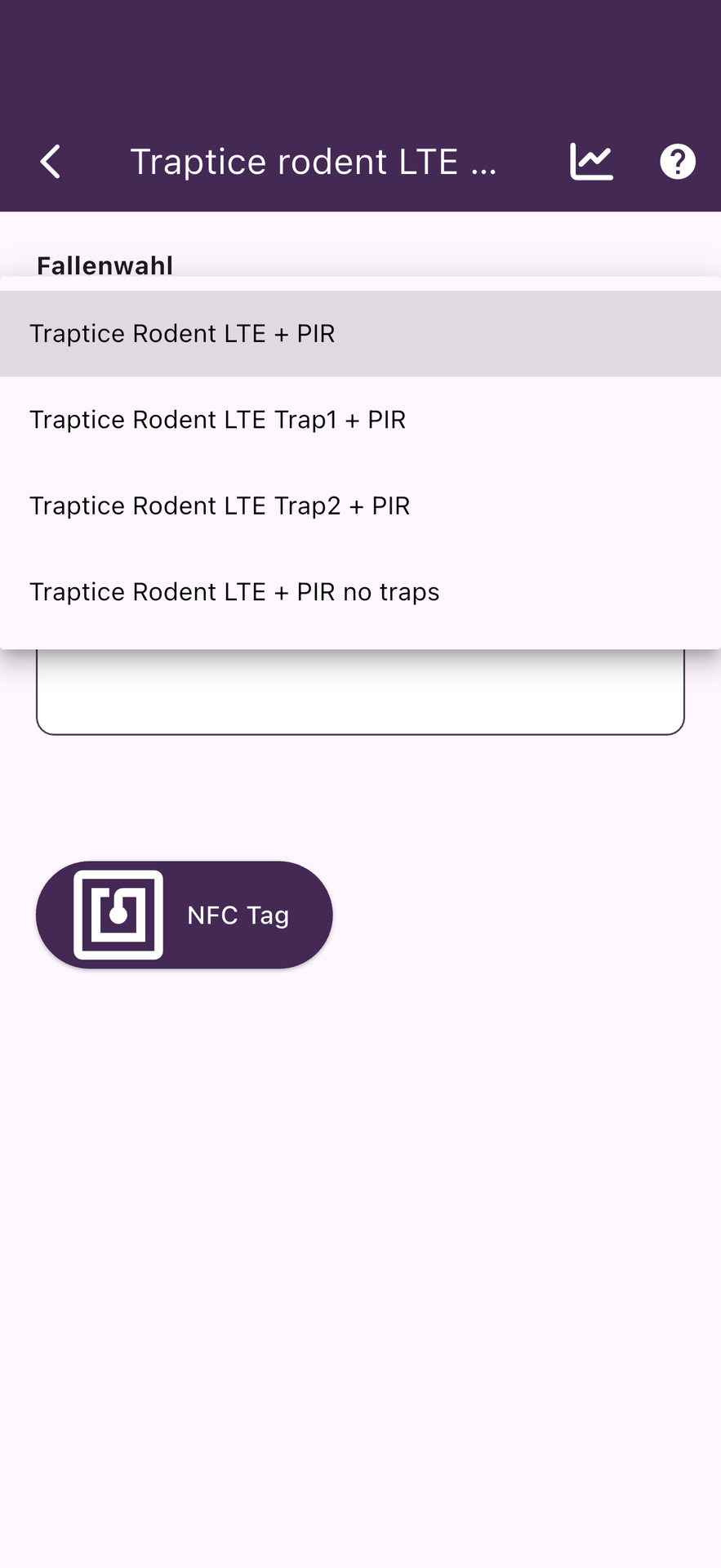

LTE, auswählen der aktiven Fallen/PIR

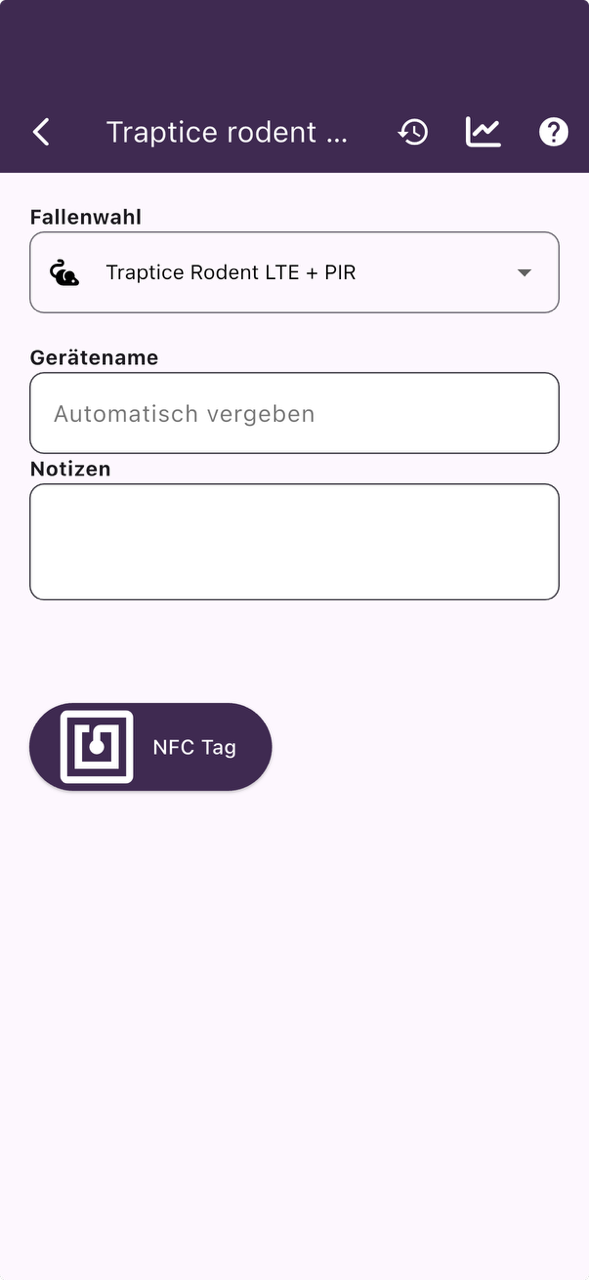

Möglichkeit zur Bearbeitung der Felder „Notizen“ und „Gerätename“ vor dem Scannen des NFC-Tags

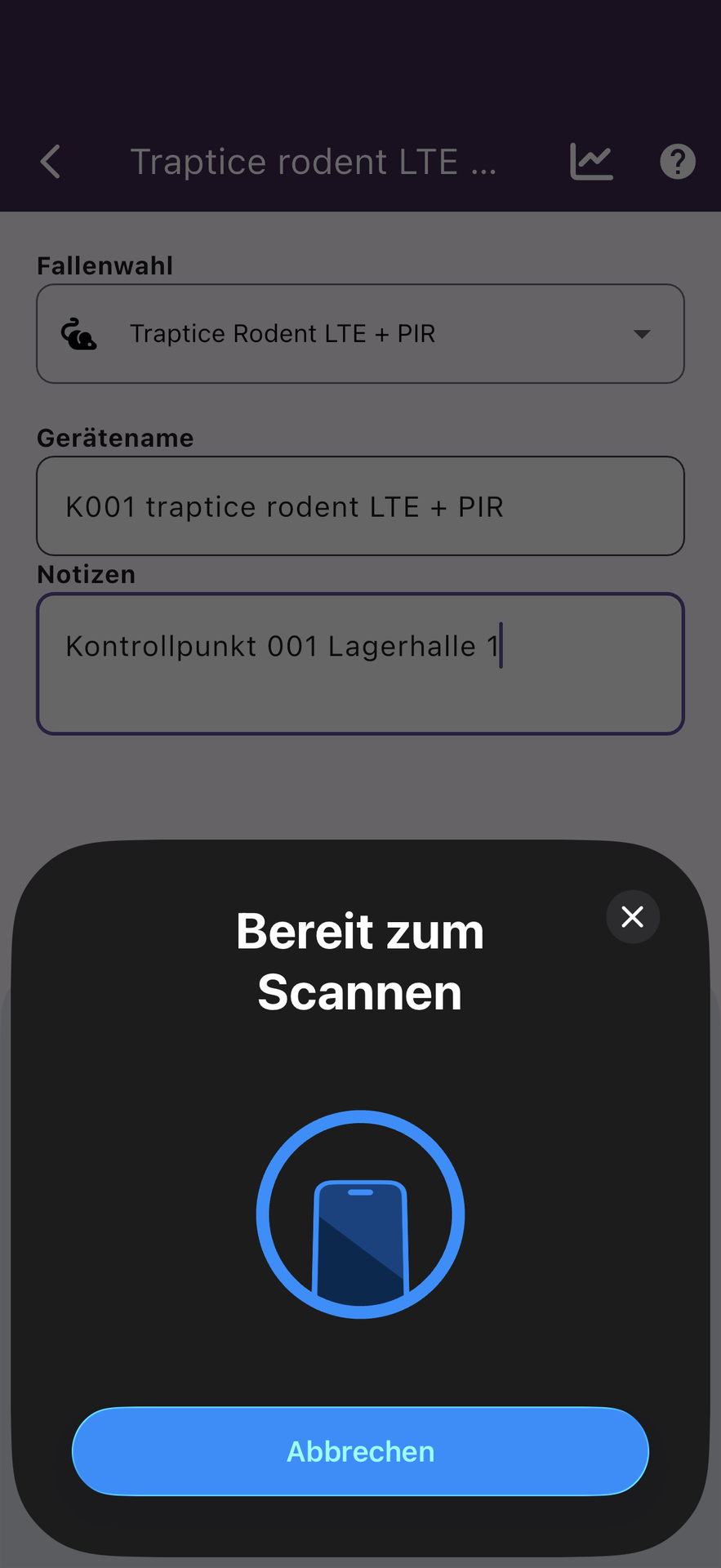

NFC Tag Button in der App drücken und an NFC-Symbol des Gehäuses ausrichten

Aktivieren der traptice® rodent LTE + PIR -Sensoren

Nach dem Entfernen des Batterie-Isolators (Gerät öffnen: 4 Schrauben lösen und Gehäuse vorsichtig abnehmen und Isolator entnehmen) kann das Gerät innerhalb von 2 Minuten mit der App provisioniert werden.

💡
Nach dem Einschalten ist das Gerät für etwa 2 Minuten bereit, um über NFC mit der traptice® Companion App eingerichtet zu werden (die LED blinkt dabei zyklisch orange).
Wenn dieser Zeitraum verstreicht, geht das Gerät in den Schlafmodus. In diesem Fall können Sie es einfach mit der App und NFC wieder aktivieren, um die Einrichtung abzuschließen. Nach dem Aufwecken blinkt die LED wieder zyklisch orange.

Verbindung mit der Cloud

Die Falle wird nun automatisch mit der Cloud verbunden. Hierzu wird eine Geräteanfrage gesendet, um das Gerät anzulegen. Nachdem sich das Gerät mit der Cloud verbunden hat, sendet es seine gerätespezifischen Informationen und wartet auf die Rückmeldung der Cloud.

Wurde das Gerät akzeptiert, erhalten Sie einen Status-Screen in der App. Dieser Screen kann aktualisiert sich automatisch alle 15 Sekunden oder kann über den Button oben rechts manuell aktualisiert werden und dient zur Kontrolle, ob das Gerät alle Daten sendet.

Danach können Sie über den Zurück-Pfeil oben links wieder auf die Start-Ansicht der Provisionierung geführt.

⚠️

Wichtiger Hinweis: Übertragungszeit bei LTE

Im Vergleich zu LoRaWAN-Sensoren dauert die Datenübertragung per LTE etwas länger.
Rechnen Sie in der Regel mit 30 Sekunden bis etwa 1 Minute, bis ein Ereignis im Monitoring-System sichtbar wird.
Die genaue Dauer hängt von der aktuellen Netzqualität und Signalstärke ab.


💡
Nach der erfolgreichen Registration können Sie das Gerät im Online-Portal einsehen.
💡

Symbol Erklärung:

Rotes Kreuz Symbol - die Falle hat ausgelöst

Grüner Haken - die Falle ist gespannt

Graues Einstellungs-Rad Symbol - die Falle ist nicht provisioniert

Schwarze Fragezeichen - Gerät hat noch keine Daten gesendet

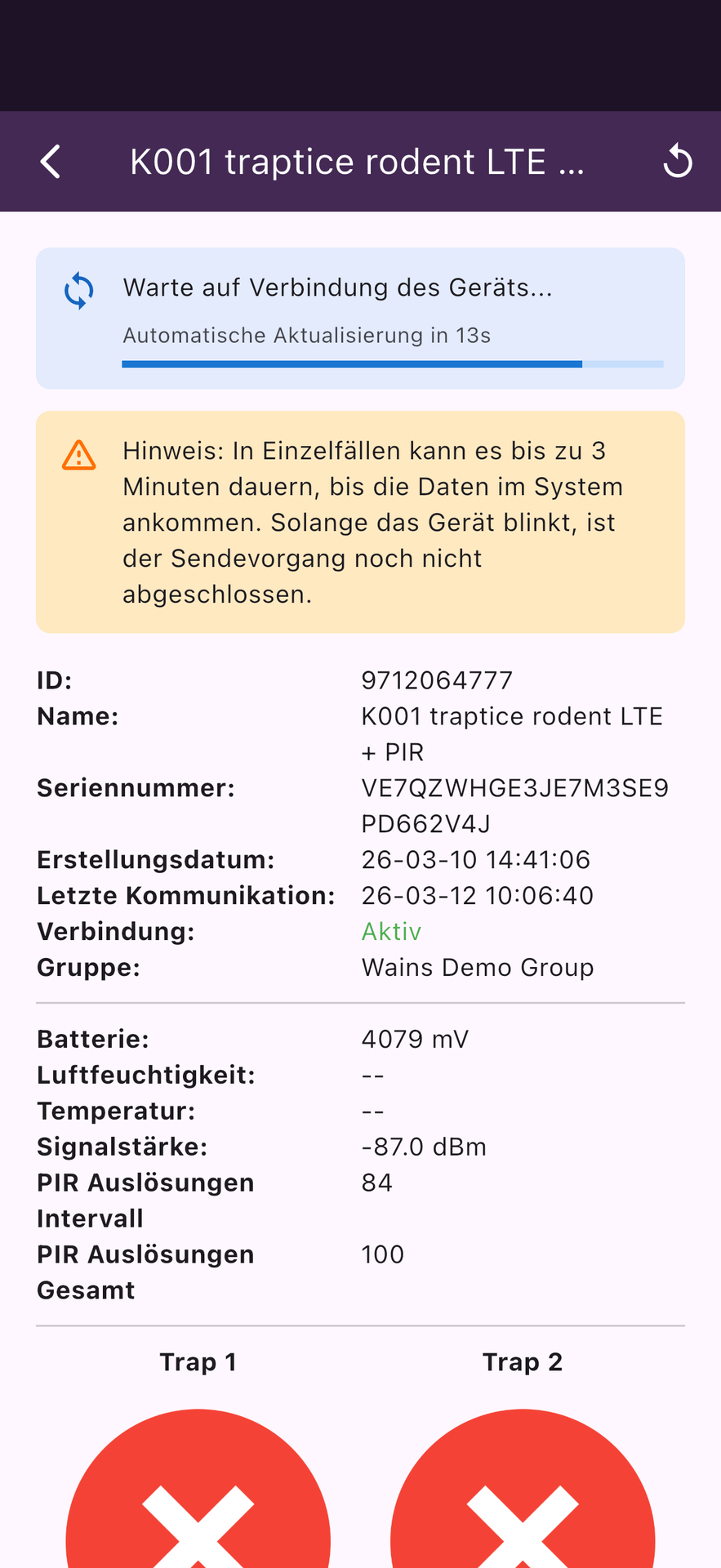

Status-Screen mit Refresh-Button (oben rechts)

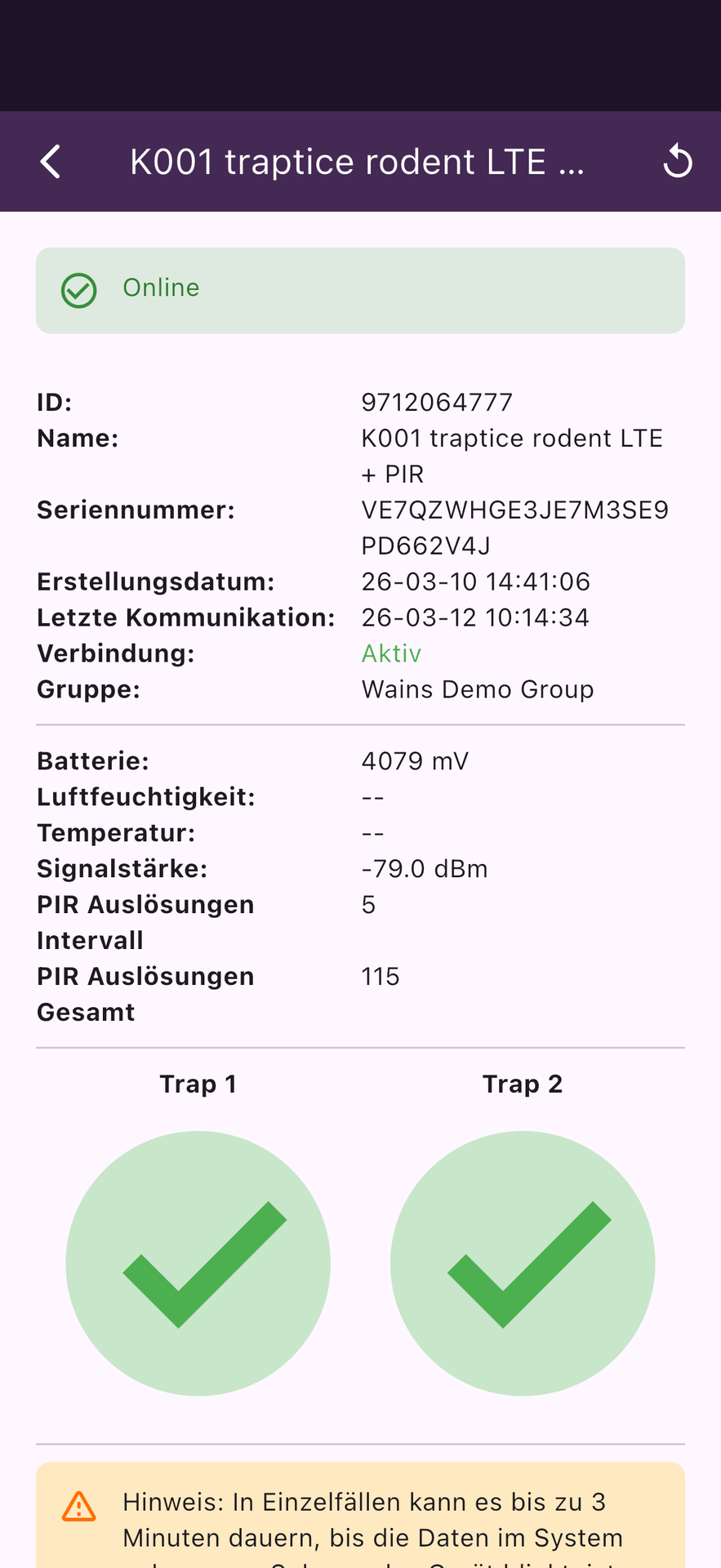

Gerät erfolgreich provisioniert


Absprung vom Provisionierungsscreen in den Provisionierungsverlauf.

Navigation vom Provisionierungsscreen direkt in den Provisionierungsverlauf
  • Anzeige aller bereits installierten LTE-Sensoren
  • Sofortiger Abruf des Online-Status der Sensoren

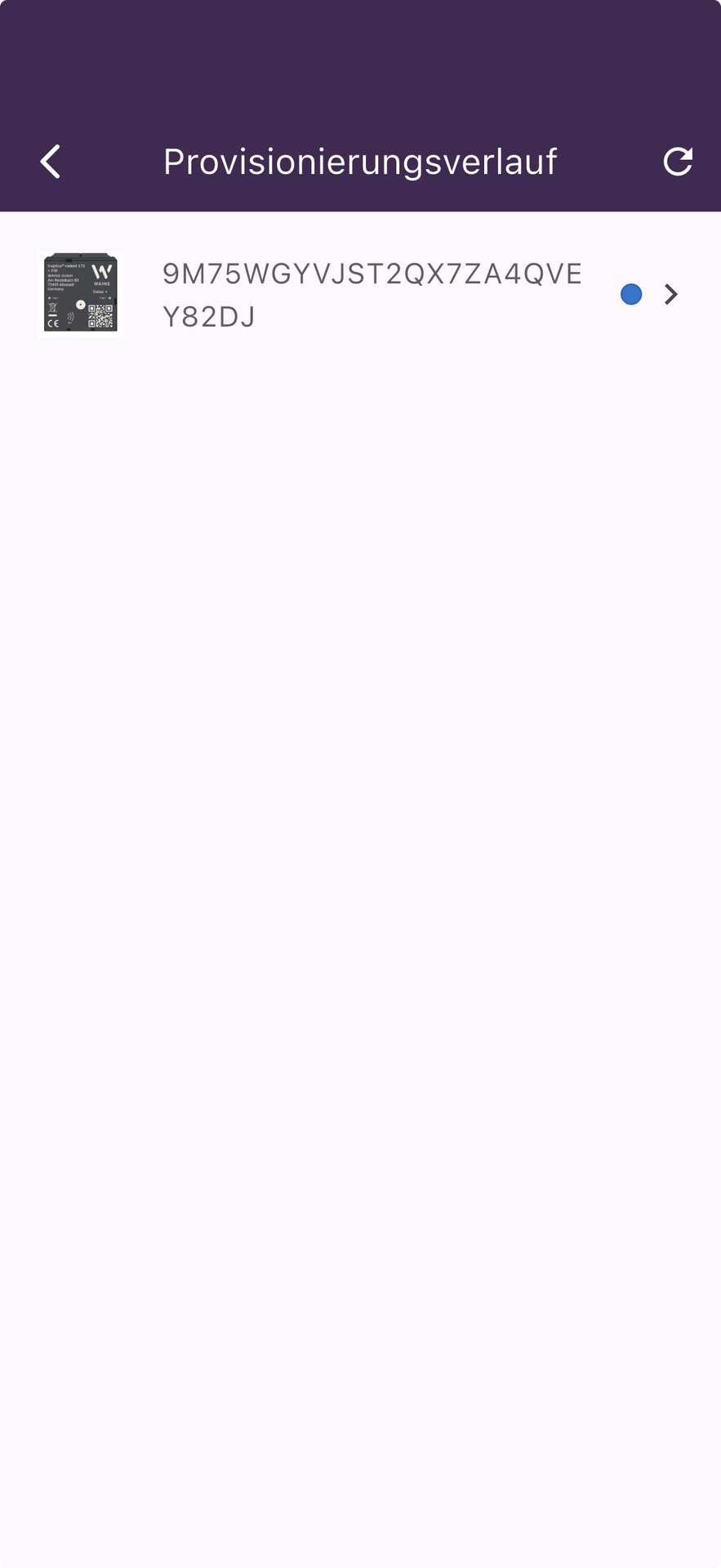

Provisionierungsverlauf

Tipp: Schneller Zugriff auf das Monitoring / Gruppenansicht


In der Gruppen-Detailansicht → Diagramm-Icon (📊) in der Kopfzeile antippen → direkter Einstieg ins Gruppen-Monitoring mit Übersicht aller Geräte + Möglichkeit zum Wechsel ins Einzelgerät-Monitoring.

So funktioniert es:

  1. Wechseln Sie in die Gruppenansicht
  2. Wählen Sie die gewünschte Gruppe aus
  3. Tippen Sie in der Kopfzeile auf das Diagramm-Icon (📊)

→ Sie landen unmittelbar in der Monitoring-Detailansicht dieser Gruppe (Gruppen-Übersicht, Status, Messwerte) und können in der Liste auch zum einzelnen Gerät navigieren.

LED-Signalisierungen


Status

  • Boot / Initialisierung • 1 s grün + 3 × kurzes grün
  • Provisionierung / Konfiguration (Bootstrap) • Zyklisch orange (kurz ein / 2 s aus)
  • Aktives Senden / MQTT-Verbindung • Zyklisch orange (kurz ein / 2 s aus)
  • Sensorauslösung (HAL) • Kurzes grünes Blinken (10 ms)
  • Firmware-Download • Zweimal orange (kurz-kurz / 2 s Pause)
  • Firmware-Flash • Zyklisch orange (200 ms ein/aus)

Factory-Reset (Taster + Akku)

  • Stufe 1: schnell grün → konstant grün → Loslassen = Benutzerdaten-Reset
  • Stufe 2: schnell orange → konstant orange → Loslassen = Reset + OTA-Firmware
  • Stufe 3: schnell rot → konstant rot → Loslassen = Reset + Factory-Firmware

Abbruch Reset
Zyklisch grün/orange/rot → Loslassen = kein Reset

NFC / App erfolgreich
Kurzes zyklisches orange

Energiesparmodus
LED aus nach 30 min ohne NFC → erneutes Scannen = LED 30 min an
