Einrichten der traptice® rodent + PIR - Sensors


Quick-Guide traptice® rodent + PIR

Laden Sie hier direkt unseren Quick-Guide herunter, hierzu einfach auf den Button klicken.

Quick Guide_traptice rodent+PIR _IT-Anforderungen_WAINS GmbH_DE



💡

Voraussetzungen

Die beschriebenen 📄 Voraussetzungen - traptice® rodent +PIRmüssen zwingend gegeben sein.

Sie müssen die traptice® Companion App auf Ihrem Gerät installiert haben.


Hinweis: Batterieisolator im Gerät entfernen

Batterieisolator entfernen:
Batterieabdeckung heben; Isolator innen im Gerät.

Platzierung der traptice® rodent + PIR -Geräte

Um die traptice® rodent + PIR -Geräte korrekt registrieren zu können, platzieren Sie diese bitte an den für das Monitoring vorgesehenen Orten. Das ist wichtig, um die LoRaWAN-Verbindung an dem gewünschten Platz zu überprüfen. Um eine korrekten Betrieb zu gewährleisten führen Sie eine Fallen-Auslösung aus und Überprüfen Sie ob das Ergebnis im Monitoring ankommt.

💡

Umplatzieren der traptice® rodent + PIR-Geräte

Ein zurücksetzten der Falle ist nicht nötig. Bei Umplazierung ist es ausreichend durch Fallen-Auslösung zu Überprüfen ob das Ereignis im Monitoring ankommt.

Einrichten in der App





Anmeldung

Nach dem Starten der App müssen Sie sich mit Ihren zuvor festgelegten Daten anmelden. Der Benutzername und das Passwort sind identisch mit den Anmeldedaten der Cloud-Plattform (siehe 📄 1 - Installation traptice® rodent- Erste Schritte).

💡

Tenant ID

Die Tenant ID wird standardisiert automatisiert ausgefüllt.

Falls Sie einen eigenen Tenant (gebrandet auf Ihre Firma) benutzen und die URL nicht https://traptice.wains.info entspricht, müssen Sie Ihre eigene Tenant ID in der App eintragen. Dazu klicken Sie auf das Rädchen oben links. Anschließend bitte dann die Tenant ID Ihres Enterprise Tenants eingeben, welche Sie bei Ihrem Tenant Administrator erfragen.

Anmeldemaske Login App, Einstellungsrädchen oben links

Tenant Wechsel, Tenant ID eintragen

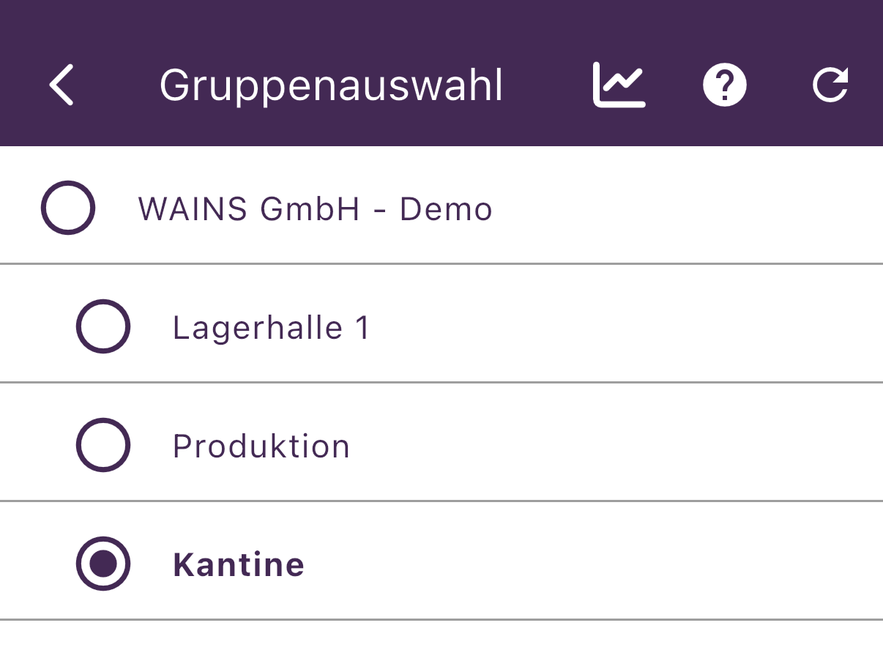

Gruppe auswählen

Nach Anmeldung können Sie eine zuvor von Ihrem Admin angelegte Gruppe auswählen. Sollten Sie keine Gruppe angelegt haben, wird dieser Schritt automatisch übersprungen. Es kann sowohl eine oberste Gruppe (Root-Gruppe) als auch eine Unter-Gruppe ausgewählt werden.


Gerätetyp auswählen

Wählen Sie hier den Gerätetyp traptice® rodent + PIR aus.

Einrichten via NFC

Anschließend via NFC Reader das traptice® rodent + PIR-Gerät einrichten.

💡
Informieren Sie sich an welcher Stelle Ihres Smartphones der NFC Reader platziert ist und halten Sie diesen mit Kontakt an das traptice® rodent + PIR-Gehäuse auf der Höhe des QR-Codes. Bei Android-Geräten ist dies oftmals auf der Rückseite des Gerätes und bei Apple-Geräten oft an der oberen Seite in der Nähe der Kamera.

Fallenkonfiguration & Aktivierung

Wählen Sie die Anzahl der aktiven Fallen, die überwacht werden sollen.

  • Im Standardmodus „Traptice Rodent + PIR“ sind zwei Fallen sowie der PIR-Sensor aktiv.

  • Bei den Varianten „Trap 1“ oder „Trap 2“ wird jeweils nur eine Falle überwacht.

  • Falls der Sensor ohne PIR-Funktion genutzt werden soll, wählen Sie „Traptice Rodent + PIR no traps“.

Zur Aktivierung drücken Sie den NFC-Tag-Button und halten Sie Ihr Smartphone an das Gehäuse des traptice® rodent + PIR.

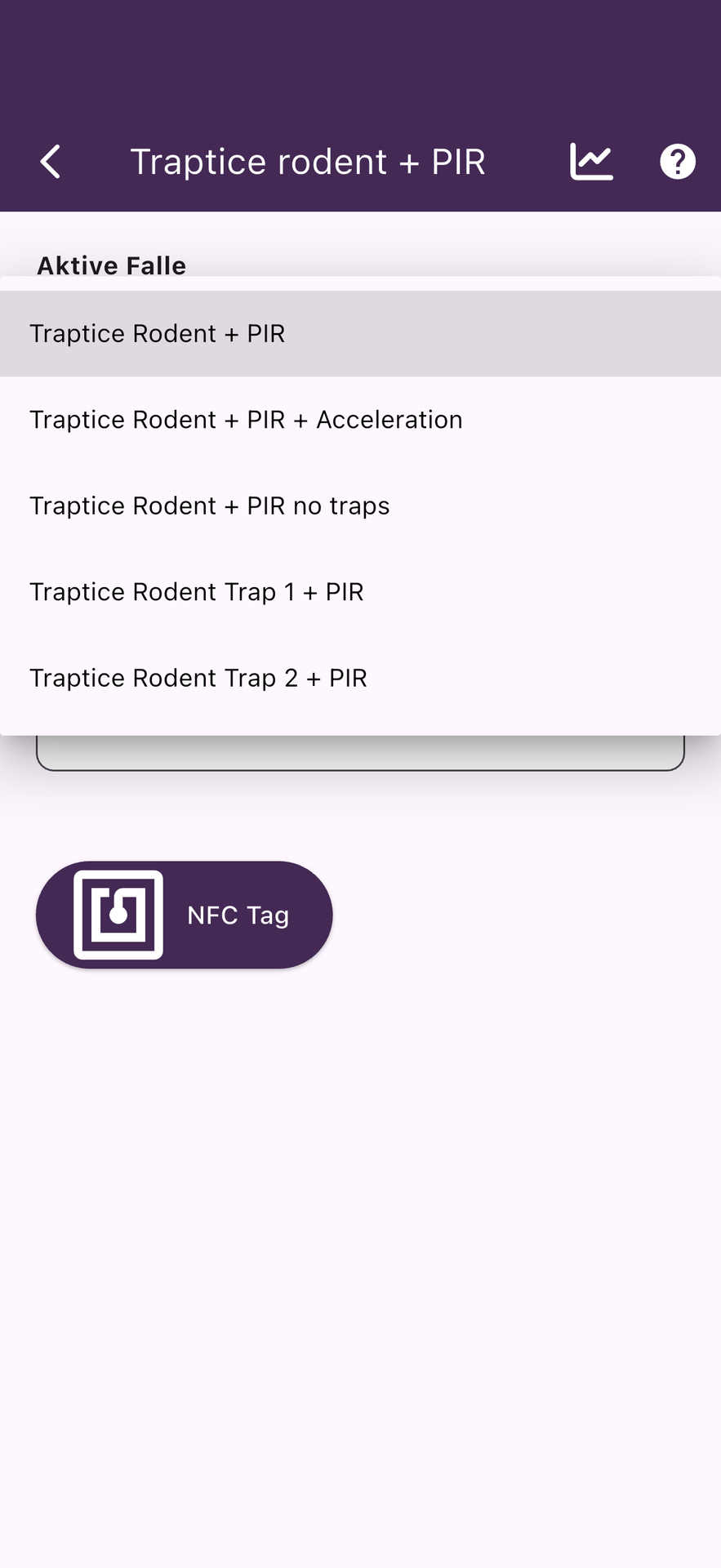

Aktive Fallen/PIR auswählen

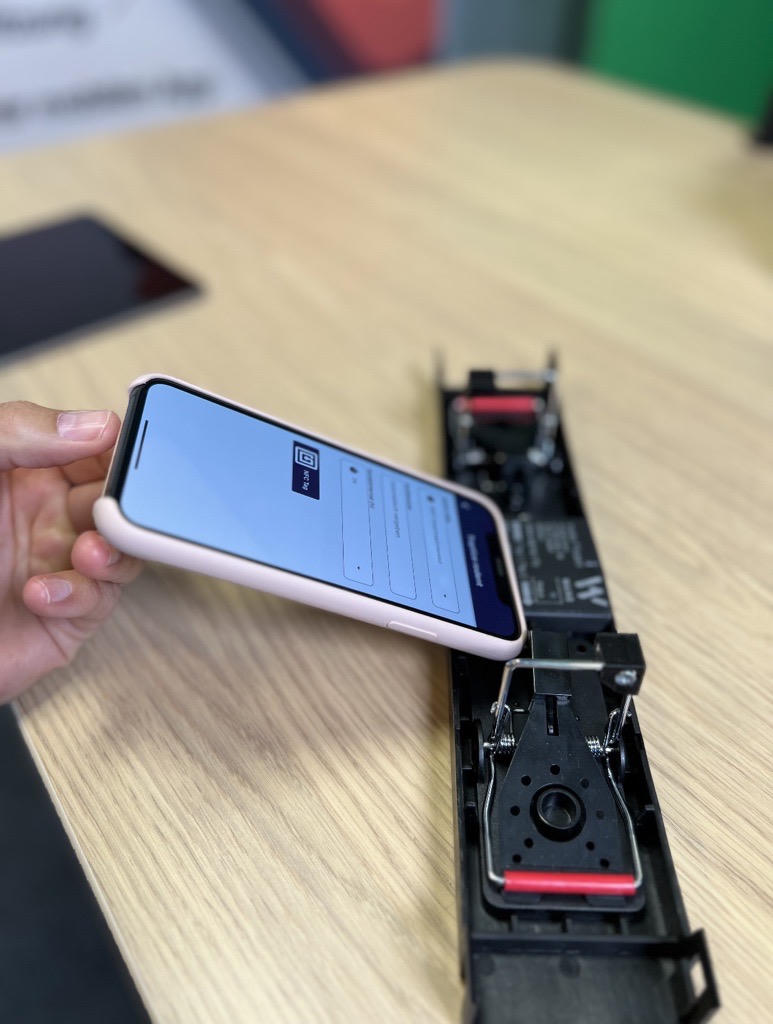

NFC Tag Button in der App drücken und an NF-Symbol des Gehäuses ausrichten

Aktivieren der traptice® rodent-Geräte

Nach dem Herausziehen des Batterie-Isolators kann das Gerät innerhalb von 5 Minuten mit der App provisioniert werden.

💡
Sollte die 5 Minuten Frist verstrichen sein, dann kann in den Provisionierungszustand zurückgekehrt werden, indem das Geräte mit NFC neu gestartet wird oder die Batterie herausgenommen wird und nach 30 Sekunden wieder eingesetzt wird.

Verbindung mit der Cloud

Die Falle wird nun automatisch mit der Cloud verbunden. Hierzu wird eine Geräteanfrage gesendet, um das Gerät anzulegen. Nachdem sich das Gerät mit der Cloud verbunden hat, sendet es seine gerätespezifischen Informationen und wartet auf die Rückmeldung der Cloud.

Wurde das Gerät akzeptiert, erhalten Sie einen Status-Screen. Dieser Screen kann aktualisiert werden über den Button oben rechts und dient zur Kontrolle, ob das Gerät alle Daten sendet.

Danach können Sie über den Zurück-Pfeil wieder auf die Start-Ansicht der Provisionierung geführt.

💡
Nach der erfolgreichen Registration können Sie das Gerät im Online-Portal einsehen.
💡

Symbol Erklärung:

Rotes Kreuz Symbol - die Falle hat ausgelöst

Grüner Haken - die Falle ist gespannt

Graues Einstellungs-Rad Symbol - die Falle ist nicht provisioniert

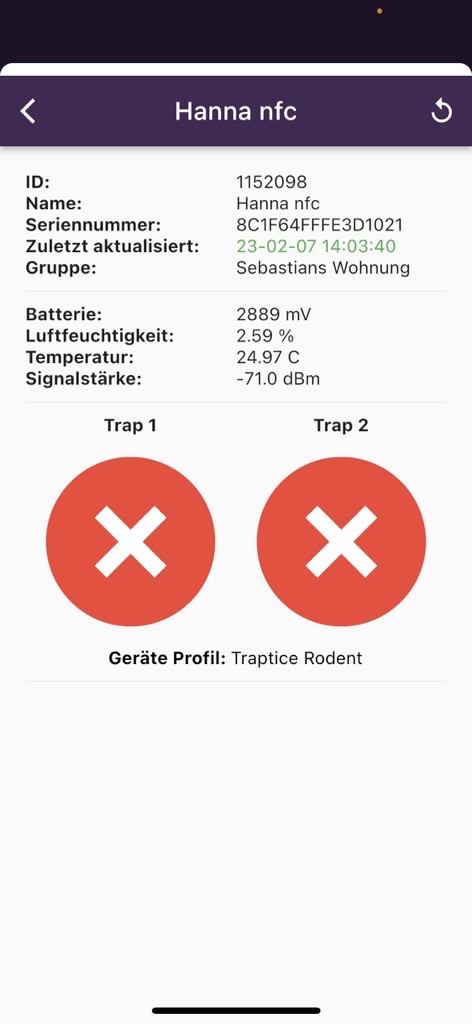

Status-Screen mit Refresh-Button (oben rechts)

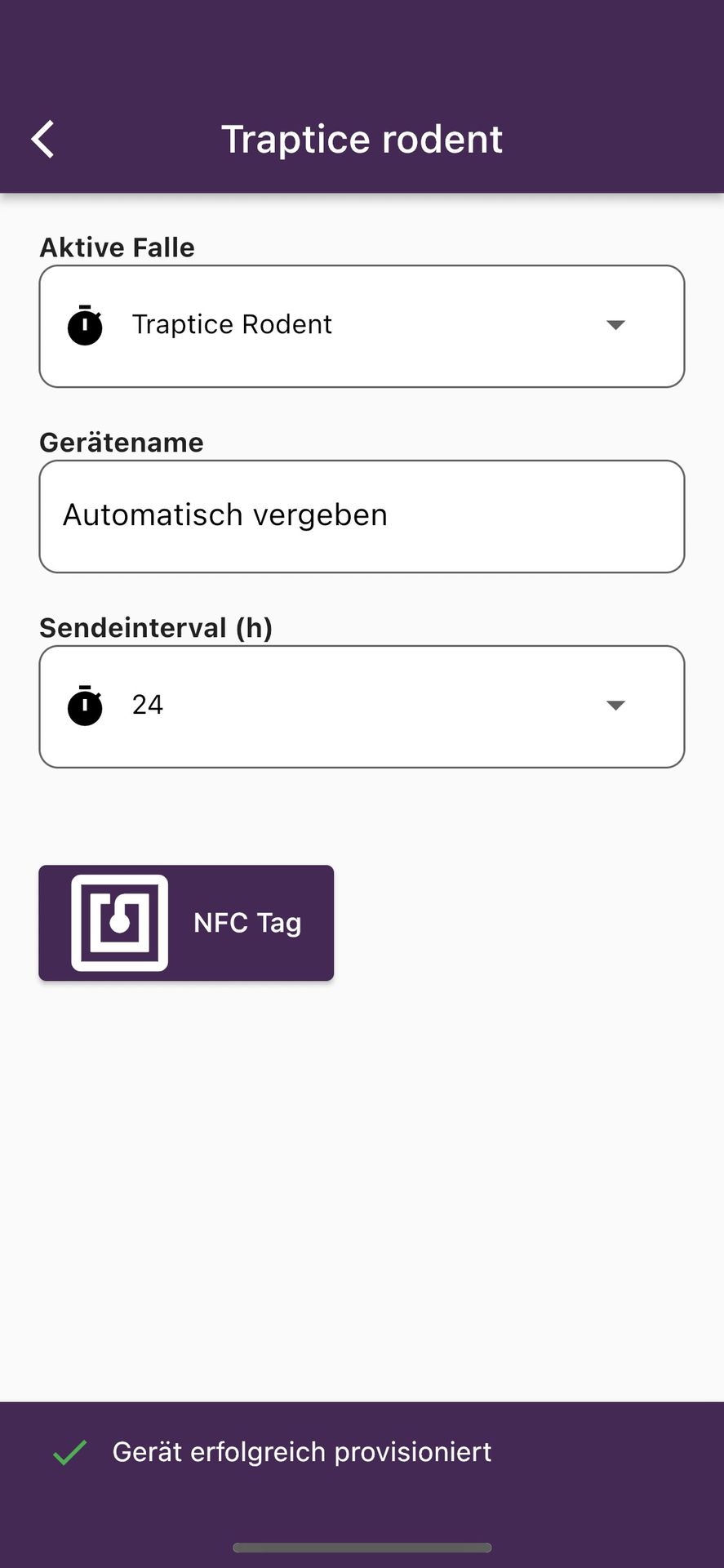

Gerät erfolgreich provisioniert

Tipp: Schneller Zugriff auf das Monitoring / Gruppenansicht


In der Gruppen-Detailansicht → Diagramm-Icon (📊) in der Kopfzeile antippen → direkter Einstieg ins Gruppen-Monitoring mit Übersicht aller Geräte + Möglichkeit zum Wechsel ins Einzelgerät-Monitoring.

So funktioniert es:

  1. Wechseln Sie in die Gruppenansicht
  2. Wählen Sie die gewünschte Gruppe aus
  3. Tippen Sie in der Kopfzeile auf das Diagramm-Icon (📊)

→ Sie landen unmittelbar in der Monitoring-Detailansicht dieser Gruppe (Gruppen-Übersicht, Status, Messwerte) und können in der Liste auch zum einzelnen Gerät navigieren.

LED-Signalisierungen


Status

  • LED Initialisierung (Kalt-Start) = 3 x rot

LoRaWAN

  • LoRaWAN/Loriot Joined = 3 x grün

NFC

  • NFC-Feld erkannt = 1 x grün

  • NFC-Feld verloren = 1 x rot

Events

  • Trap-Event = 1x grün

  • Trap-Event gesendet = 1x blau

PIR

  • Bewegung erkannt = 1 x pink

Events

  • Trap-Event = 1 x grün
  • Trap-Event gesendet = 1x blau
